XD型机架
产品概述 Product Overview
常州鹏展减速机械厂(原常州江泰减速机械厂)是生产各种传动减速机装置的专业工厂,本厂生产的摆线针轮减速机是采用行星式传动原理及摆线针齿齿合的新颖传动机械．广泛应用于冶金、矿山、起重、运输、石油、化工、纺织、制药、食品、轻工等工业部门的减速装置。
本系列机架是化工行业较新标准机架，是为搅拌传动装置（HG21563-95）配套的机架。XD型为单支点机架，减速机出轴用DF型联轴器与搅拌轴联接，XS型为双支点机架，减速机出轴用HL型联轴器联接，两支点间用DF型联轴器联接。机架分A型（轴封采用2001、2003、2004、2006型机械密封）或B型（轴封（2002、2005、2007型机械密封或506、516、606、616型填料箱）。机架输出端接口可与第九部分（二节）所列的安装底盖及釜口法兰联接。
本系列机架通用性强，由于选用型DF联轴器及安装底盖的搁轴装置，所以在不拆除减速机和机架的条件下，在机架的侧面窗口中就可以拆出带短节联轴器、轴承室及机械密封或填料箱。

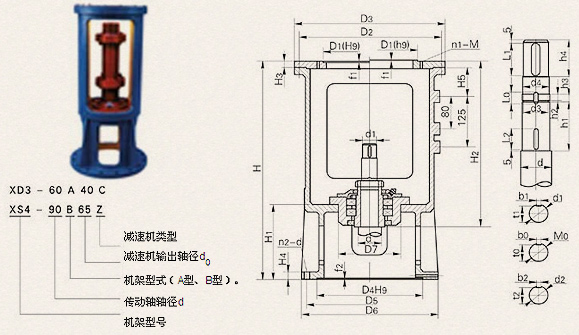

1、XD型单支点机架
主要参数及尺寸（公称直径200、250、300）
